29. Установите ведущую шестерню промежуточного вала так, чтобы ее установочный штифт вошел в отверстие на ведомой шестерне. 30. Вверните два болта крепления шестерен промежуточного вала, подложив под них стопорную пластину. Затяните болты моментом 22 25 Нм (2,2 2,5 кг/см) и зафиксируйте их, загнув края стопорной пластины на грани го
28. Наденьте цепь на ведомую шестерню 1 и установите шестерню на промежуточный вал 2 так, чтобы установочный штифт шестерни вошел в отверстие промежуточного вала. При этом метка 4 на шестерне должна совпасть с меткой 5 на блоке цилиндров, а ветвь цепи, проходящая через успокоитель 3, должна быть натянута.
27. Поверните коленчатый вал так, чтобы метка 1 на шестерне коленчатого вала совпала с меткой 2 на блоке цилиндров. При этом поршень 1-го цилиндра займет положение ВМТ. Установите успокоитель цепи 4, не затягивая болты 3 крепления успокоителя. Наденьте цепь 5 на шестерню коленчатого вала, предварительно смазав ее моторным маслом.
23. Замените шестерни, на зубьях которых появились сколы или выкрашивания. 24. Замените поврежденные успокоители цепей. 25. Звездочки натяжителей должны свободно вращаться на осях. Если на зубьях звездочек есть сколы или выкрашивания, замените натяжители. 26. Если снимали шестерню с коленчатого вала, напрессуйте ее на коленчатый вал, установите уплотнительное кольцо и втулку.
21. После снятия промойте цепи и шестерни в бензине, протрите и просушите их. 22. Осмотрите цепи. Если на втулках цепи обнаружены трещины, сколы или значительные следы износа, замените цепи.
20. Если необходимо снять шестерню 2 с коленчатого вала, сначала снимите втулку 1 и резиновое уплотнительное кольцо между втулкой и шестерней. Затем спрессуйте шестерню 2 с помощью съемника.

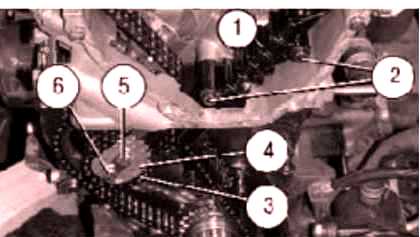

19. Выверните болты 2 и извлеките вверх успокоитель 1 цепи. Отогните концы стопорной пластины 6 и выверните болт 5, для чего удерживайте промежуточный вал от проворачивания, вставив отвертку в отверстие шестерни 3. Снимите шестерню 4, вставив отвертку между нею и шестерней 3 и упираясь отверткой как рычагом в шестерню 3. Выньте шестерню 4 из верхней цепи и снимите цепь, вытянув ее вверх. Снимите шестерню 3 с промежуточного вала и выньте его из нижней цепи. Снимите нижнюю цепь с шестерни коленчатого вала.
18. Снимите шестерни с распределительных валов, вывернув болты крепления шестерен к фланцам распределительных валов (см. «Снятие. дефектовка и установка распределительных валов»).
14. Выверните семь болтов и снимите крышку цепи. Крышку снимайте осторожно, чтобы не повредить установленный в ней передний сальник коленчатого вала, прокладки крышки и прокладку головки блока цилиндров. 15. Выверните болт верхнего натяжного устройства и снимите рычаг натяжного устройства со звездочкой. 16. Аналогично снимите нижний рычаг натяжного устройства со звездочкой. 17. Выверните два болта и снимите пластмассовый успокоитель цепи.
13. Аналогично извлеките гидронатяжитель нижней цепи.
10. Снимите шкив коленчатого вала (см. «Замена сальников коленчатого вала»). 11. Снимите масляный картер (см. «Замена уплотнения масляного картера»). 12. Выверните два болта и снимите крышку гидронатяжителя верхней цепи с прокладкой. Крышку цепи снимайте осторожно, так как на нее воздействует пружина гидронатяжителя. Затем выньте гидронатяжитель (см. «Снятие и разборка гидронатяжителей цепей»).
9. Снимите датчик частоты вращения коленчатого вала (датчик синхронизации) (см. «датчики системы управления двигателем»).
8. Снимите водяной насос (см. «Снятие и установка водяного насоса»).
7. Выверните четыре болта и снимите переднюю крышку головки блока цилиндров в сборе с муфтой привода вентилятора и вентилятором (вязкостная муфта с вентилятором сняты для наглядности).
6. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»
5. Ослабьте затяжку хомута подводящего шланга и снимите шланг.
2. Снимите радиатор системы охлаждения (см. «Снятие и установка радиатора»). 3. Снимите ремень привода насоса гидроусилителя рулевого управления и шкива вентилятора (см.«Замена ремня привода насоса гидроусилителя рулевого управления и вязкостной муфты привода вентилятора системы охлаждения»). 4. Снимите ремень привода генератора и водяного насоса (см. «Замена ремня привода генератора и водяного насоса»).
Вам потребуются: шестигранный ключ «на 6», головки «на 12», «на 13», «на 14», небольшое зубило, молоток. 1. Слейте жидкость из системы охлаждения (см. «Замена охлаждающей жидкости»).
ЗАМЕНА ЦЕПЕЙ И ШЕСТЕРЕН ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА
